Perkenalan

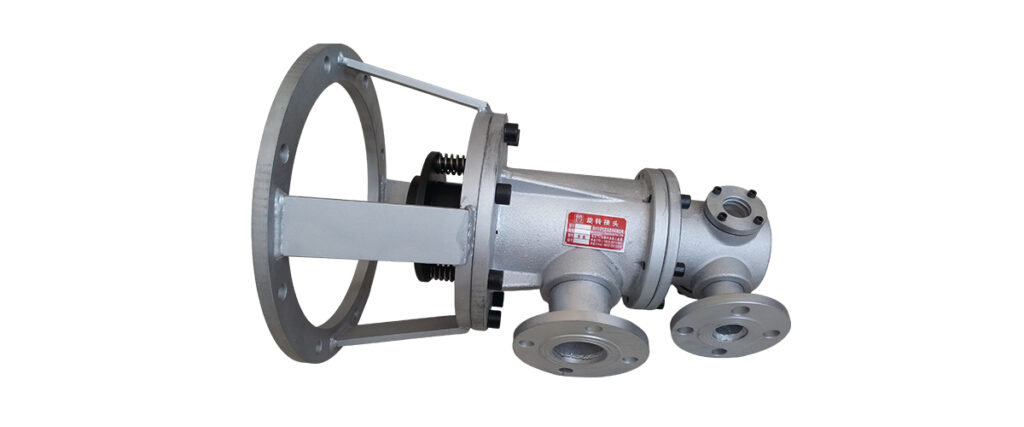

Dalam produksi kertas berkecepatan tinggi, bagian pengeringan, atau bagian pengering, merupakan bagian mesin yang paling boros energi. Pengeringan yang efisien berdampak langsung pada kecepatan produksi, kualitas kertas, dan biaya operasional. Sambungan putar khusus pada mesin kertas berkecepatan tinggi memainkan peran penting dengan menghubungkan pasokan uap stasioner ke silinder pengering yang berputar. Sambungan ini harus menjaga operasi bebas kebocoran pada suhu, tekanan, dan kecepatan putar yang tinggi.
Masalah utama dalam sistem ini adalah bahwa sambungan putar konvensional tidak dapat menahan kondisi berat mesin berkecepatan tinggi modern, yang mengakibatkan seringnya waktu henti dan biaya perawatan yang mahal. Sambungan putar khusus mesin kertas berkecepatan tinggi yang dioptimalkan dirancang untuk bertahan dalam kondisi ekstrem sambil mempertahankan kinerja yang konsisten.
Aplikasi Inti: Transfer Uap dalam Silinder Pengering
Struktur Silinder Pengering dan Kondisi Operasional
Pengering mesin kertas modern beroperasi menggunakan uap jenuh atau uap super panas. Silinder-silindernya berputar dengan kecepatan tinggi, sehingga membutuhkan sambungan putar dengan keseimbangan dinamis dan ketahanan aus yang sangat baik. Ketidaksejajaran atau desain segel yang tidak tepat dapat menyebabkan kebocoran uap, pengeringan yang tidak merata, dan kehilangan energi yang signifikan.
Solusi Transfer Uap: Aliran Tunggal vs. Aliran Ganda
Aliran Tunggal: Desain sederhana, biaya perawatan lebih rendah, tetapi kurang efisien dalam menghilangkan kondensat.
Aliran Ganda: Memungkinkan pembuangan kondensat secara terus-menerus sambil memasok uap, meningkatkan efisiensi perpindahan panas dan menghemat energi. Penggunaan pipa sifon di dalam silinder memfasilitasi drainase kondensat yang efisien, mengurangi fluktuasi tekanan dan kehilangan panas.
| Metode Transfer Uap | Efisiensi Penghapusan Kondensat | Penghematan Energi | Persyaratan Pemeliharaan |
|---|---|---|---|
| Aliran Tunggal | Sedang | Rendah | Rendah |
| Aliran Ganda dengan Siphon | Tinggi | Tinggi | Sedang |
Tantangan Teknis Utama Sambungan Putar Khusus Mesin Kertas Berkecepatan Tinggi
Manajemen Gesekan dan Panas
Pada kecepatan putar tinggi, panas gesekan pada permukaan penyegel—biasanya grafit karbon terhadap silikon karbida—meningkat secara eksponensial. Desain segel yang seimbang memanfaatkan tekanan fluida untuk mengoptimalkan beban permukaan segel, meminimalkan gesekan, mengurangi keausan, dan memperpanjang masa pakai.
Bantalan dan Keseimbangan Dinamis
Bahkan penyimpangan aksial atau radial yang kecil pun dapat membahayakan integritas segel pada kecepatan tinggi. Sambungan putar khusus mesin kertas berkecepatan tinggi menggunakan bantalan bola kontak sudut presisi dan menjalani penyeimbangan dinamis yang cermat untuk memastikan operasi yang stabil tanpa kegagalan akibat getaran.
Getaran dan Tekanan Pipa
Getaran operasional dan ekspansi termal pada pipa yang terhubung memberikan tekanan pada sambungan putar. Sambungan fleksibel seperti selang baja tahan karat dan penyelarasan tanpa tekanan yang cermat membantu mengisolasi getaran dan mencegah beban berlebih mekanis, sehingga melindungi sambungan putar dan peralatan di sekitarnya.
Rekomendasi Perawatan untuk Umur Panjang
Pemeliharaan Preventif: Periksa kualitas uap secara berkala guna mencegah kerak atau kotoran merusak permukaan segel.
Presisi Instalasi: Pastikan sambungan putar sejajar sempurna dengan sumbu silinder pengering untuk menghindari keausan dini.
Pemantauan Efisiensi Energi: Lacak suhu dan aliran pembuangan kondensat. Sambungan yang berkinerja buruk dapat menciptakan "efek cincin air", yang mengurangi efisiensi perpindahan panas dalam silinder pengering.
| Tugas Pemeliharaan | Frekuensi yang Direkomendasikan | Manfaat |
|---|---|---|
| Inspeksi Segel | Bulanan | Mencegah kebocoran dan mengurangi waktu henti |
| Pemeriksaan Bantalan | Triwulanan | Pertahankan rotasi yang lancar |
| Pemantauan Kondensat | Mingguan | Pastikan perpindahan panas yang optimal |
| Verifikasi Penyelarasan | Dua tahun sekali | Mencegah keausan yang tidak merata dan kegagalan segel |
Studi Kasus: Mengoptimalkan Kinerja Bagian Pengering
Sebuah pabrik kertas telah meningkatkan sambungan putar konvensionalnya menjadi sambungan putar khusus mesin kertas berkecepatan tinggi dengan kemampuan aliran ganda dan segel seimbang. Setelah pemasangan:
- Efisiensi uap ditingkatkan sebesar 18%
- Masalah pembuangan kondensat berkurang sebesar 85%
- Biaya energi tahunan menurun sekitar 12%
Peningkatan ini menunjukkan ROI dari investasi pada sambungan putar yang direkayasa secara tepat untuk aplikasi kecepatan tinggi.
Kesimpulan
Sambungan putar khusus untuk mesin kertas berkecepatan tinggi sangat penting untuk memaksimalkan efisiensi pengeringan, kecepatan produksi, dan penghematan energi. Pemilihan sambungan yang dirancang khusus dengan segel seimbang, kemampuan aliran ganda, dan bantalan presisi memastikan keandalan jangka panjang dan waktu henti minimal.
Butuh saran ahli tentang memilih atau merawat sambungan putar khusus mesin kertas berkecepatan tinggi Anda? Hubungi Modern Sealing hari ini untuk konsultasi yang disesuaikan dan pastikan mesin kertas Anda beroperasi dengan efisiensi puncak. Lindungi peralatan Anda dan optimalkan produksi—hubungi kami sekarang.
Tanya Jawab Umum
Apa yang membuat sebuah sambungan putar khusus mesin kertas berkecepatan tinggi berbeda dari sambungan standar?
Dirancang untuk suhu ekstrem, tekanan tinggi, dan kecepatan putaran, dengan fitur-fitur seperti segel seimbang dan bantalan presisi.
Bagaimana aliran ganda meningkatkan efisiensi pengeringan?
Desain aliran ganda menghilangkan kondensat secara terus-menerus sambil memasok uap, meningkatkan perpindahan panas dan efisiensi energi.
Seberapa sering sambungan putar harus diservis?
Pemeriksaan harus dilakukan setiap bulan untuk segel dan setiap minggu untuk pemantauan kondensat, tergantung pada kondisi pengoperasian.
Apakah sambungan putar dapat menangani uap super panas?
Ya, bahan berkualitas tinggi seperti segel silikon karbida dan rumah baja tahan karat memungkinkan pengoperasian yang aman dalam kondisi uap super panas.
Apa metode terbaik untuk mencegah keausan dini?
Pastikan keselarasan yang tepat dan pasokan uap yang bersih, serta pertahankan keseimbangan dinamis bantalan selama pemasangan dan pengoperasian.
